咱们平时聊半导体、芯片制造，总绕不开一个关键步骤——抛光。就像给手机屏幕贴膜前要擦得锃亮一样，晶圆（芯片的“地基”）表面也得磨到像镜子一样平，才能保证后续工序不出岔子。而达西浓生产的氧化铝抛光液，就是干这活的“专业选手”。磨得精、稳得住、够环保、还便宜。不管是晶圆厂、光学厂还是金属加工厂，用它能省成本、提效率，还能减少返工和报废。

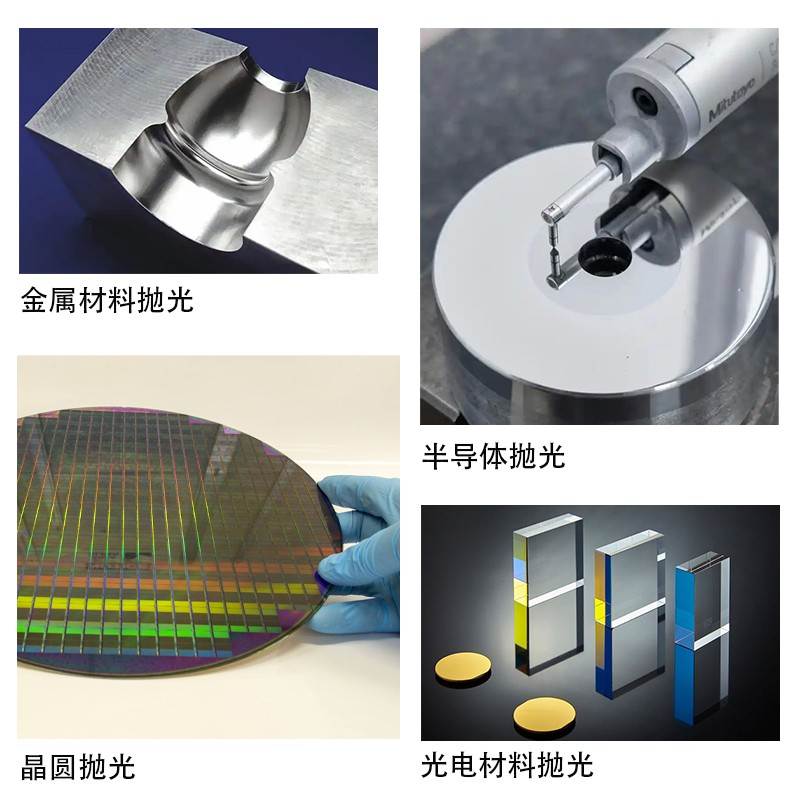

1. 半导体制造：晶圆厂的“刚需”
磨平晶圆表面：不管是磷化铟芯片还是传统硅晶圆，抛光液里的纳米级氧化铝颗粒能像“小锉刀”一样，把表面磨得比A4纸还平，直接决定芯片的良率和性能。
减少“瑕疵”：抛光后晶圆表面几乎没划痕、凹坑，后续光刻、镀膜时不容易出错，省了返工的钱和时间。
适配多种材料：从硅到碳化硅（第三代半导体材料），甚至更硬的基材，它都能搞定，堪称“磨料”。
2. 光学加工：让镜头“亮瞎眼”
抛光透镜、棱镜：比如手机摄像头里的镜片，用达西浓的抛光液AL30处理后，透光率更高，拍照更清晰。
3. 金属抛光：让不锈钢“反光能照人”
不锈钢厨具、医疗器械：抛光后表面像镜子一样亮，耐腐蚀性也更强，用久了不容易生锈。
多金属通用：不管是铁、钢还是铜，它都能抛，工业零件加工省心又省钱。
定制化参数
酸碱度调节：可根据客户需求调整抛光液酸碱度，适配不同材料的抛光需求。
低腐蚀性配方：针对敏感材料（如磷化铟芯片），开发专用低腐蚀性抛光液，减少基材损伤。
高硬度材料解决方案：针对碳化硅（SiC）等超硬材料，开发球形纳米氧化铝抛光液（如DXN-AL50S），减少表面划伤，突破技术瓶颈。
经济性参数
成本优势：通过规模化生产与本土化服务，产品价格较国际品牌低15%-20%，提升客户性价比。
供应链稳定性：国内生产基地实现72小时内紧急供货，降低晶圆厂因原料短缺导致的停产风险。
原料自主可控：与国内高纯度氧化铝供应商建立长期合作，降低对进口原料的依赖（进口依赖度从60%降至20%以下）。
